옷걸이로 만드는 무료 지상파 TV 안테나를 만드는 여러가지 방법(스압주의)

우연찮게 옷걸이로 무료 공중파 방송을 수신할 수 있는 안테나를 제작 가능하다는 이야기를 들어서
산책하다 줏어온 LCD TV를 가지고 손님방에 TV를 설치하고 거기 무료 지상파를 연결하려 시도하던 중 KBS 1,2와 EBS 1,2 그리고 MBC는 잡히는데 SBS와 지역방송만 잡히지 않아 좀 더 나은 안테나가 없나 검색해서 찾아낸 정보들을 정리해 보는 글입니다.
일단 아무 지식도 없다는 전제 하에서 서술합니다. 일단 저도 개뿔도 모르고 얼기설기 주워모은 것들이지 말이죠.

아는 분들은 다 아는 이야기이긴 합니다만, 옷걸이에 동축선을 묶어서 실내 공중파 TV 안테나로 사용할 수 있다고 하더군요. 뭐 전 얼마 전에 겨우 안 사실이었지만 말이죠.

다만 사용할 TV가 자체적으로 공중파 수신이 가능한 수신 카드가 내장되어 있어야 한다는 점, 없다면 수신기가 추가로 필요합니다.
삼성이나 LG같은 이름난 브랜드는 물론이고 어지간한 중소기업의 TV들도 기본적으로 있는 기능이지만, TV인지 모니터인지 구분도 안되는 수준으로 만들어진 이름도 처음 들어보는 곳에서 제작된 물건들의 경우에는 안달려 있는 경우도 있으니 잘 살펴보시길.
다만 해외 직구한 해외 브랜드 제품이나 국산이더래도 해외수출된 제품을 역수입해서 들여온 제품의 경우에는 수신전파의 국가별 암호화 방식 차이 때문에 국내의 지상파를 수신하는 것이 불가능합니다. 유의하시길.

다른 분들이 쓴 글에서 여러번 소개된 바 있지만, 여기서는 아무것도 모른다는 전제 하에 서술하는 것이기에 채널 설정하는 것도 적어둡니다.

TV 설정 메뉴에서 채널 자동 설정을 누르시면 자동으로 채널 스캔이 이루어지는데, 100%가 되면 확인을 눌러주시면 됩니다.

그렇게 잡힌 채널을 보시고, 뭔가 자꾸 화면이 깨지는 것 같다 느껴지시면, 안테나를 되도록 높은 곳에, 창가 쪽에, 여의치 않다면 바깥과 가까운 쪽에 메다시는 걸 추천드리고, 안테나와 연결된 동축선 또한 안테나의 수신부로 작동하기 때문에 깔끔하게 하겠다고 여분의 동축선을 말아넣지 말아주시고 바깥에 늘어트려 주시면 훨씬 나은 수신을 받으실 수 있습니다.

0. 동축선 연결

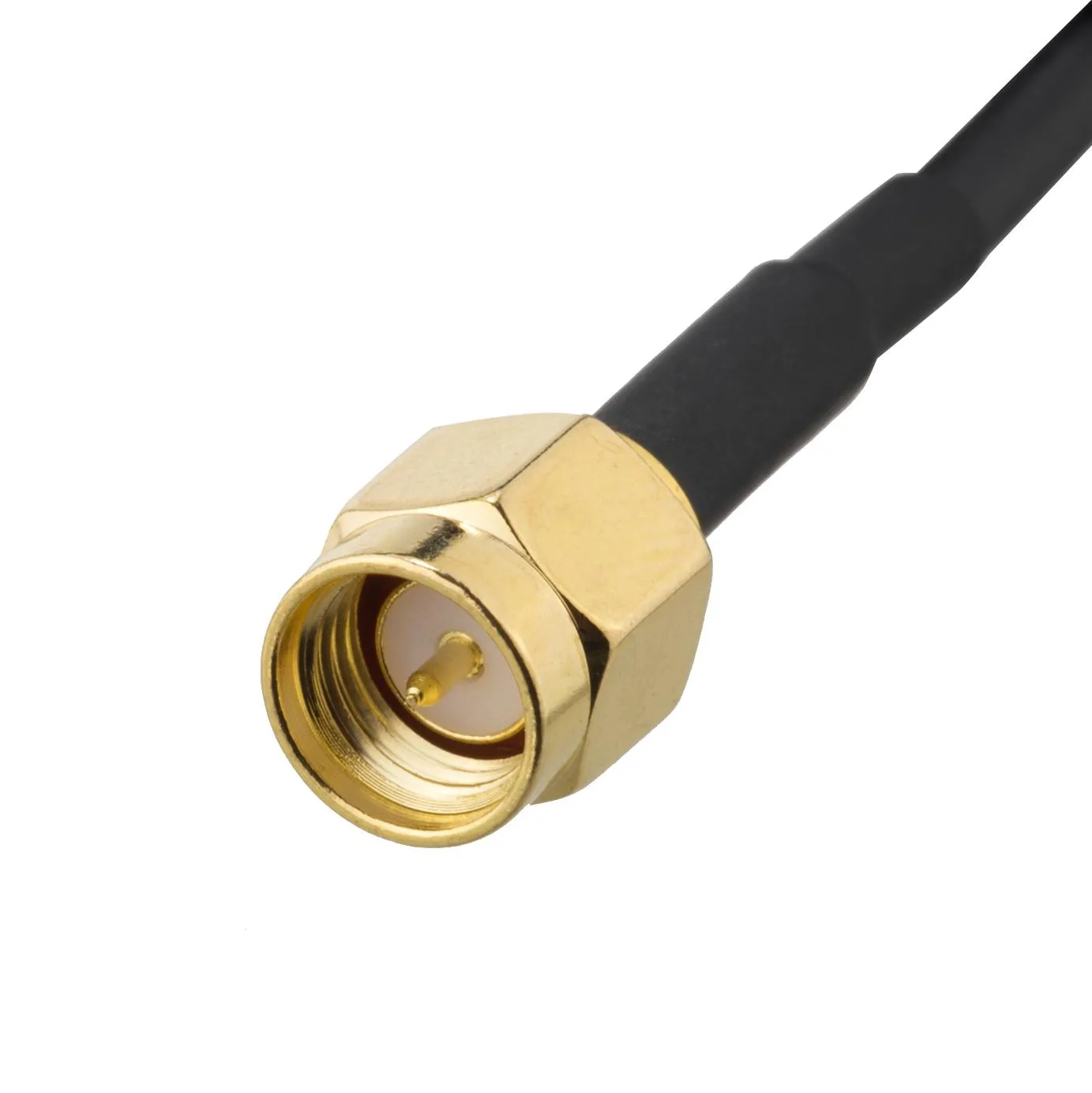

기본적으로 안테나의 연결에는 동축선이라는 특수한 전선이 필요한데, 전선 중에 접속 단자가 마치 너트 가운데 철사가 튀어나온 것 같은 형태를 한 물건이 있을텐데, 바로 그겁니다.

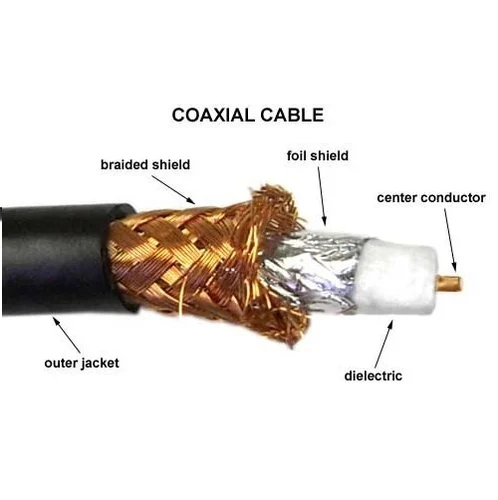

이 선의 껍데기를 벗기면 이와  같은 형태를 하고 있는데, 겉의 망 형태의 부분과 가운데 구리 선이 연결할 부분입니다.

이렇게 겉의 구리 망 부분을 잘 풀어서 옆으로 빼내고(가볍게 꼬아 주면 좋습니다)가운데 선 또한 따로 뽑아 줍니다. 여기에 안테나를 연결해 주면 됩니다. 유의하실 점은 연결하실 때 두 접속부가 서로 접촉되지 않도록 하여야 한다는 겁니다

1. 아주 기본적인 쌍극 안테나

안테나의 기초가 되는 것으로, 쉽게 이야기하면 이렇게 뽑아낸 양 선을 T자 모양으로 구부린 것으로 이후 이야기할 모든 안테나들은 이것의 변형강화입니다.

단순히 이렇게 선만 구부린 것 만으로 공중파가 대강이나마 수신되지만, 수신도를 높이기 위해서 여러가지 강화기 이루어집니다.

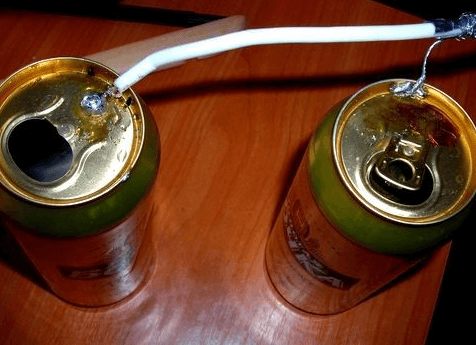

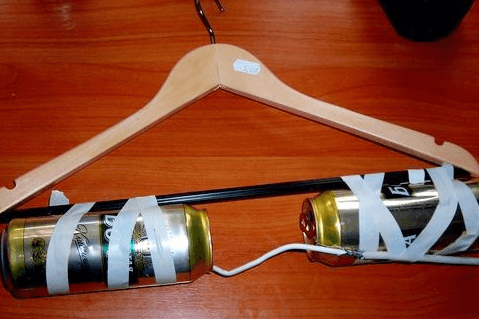

가장 단순한 방법으로, 양 선에 안테나 구실을 할 만한 무언가를 연걸하는 것인데, 제일 자주 이루어지는 것이 맥주캔 두개를 연결해 옷걸이에 매다는 것으로, BEER CAN ANTENNA라는 이름으로 검색하면 무수히 나옵니다.

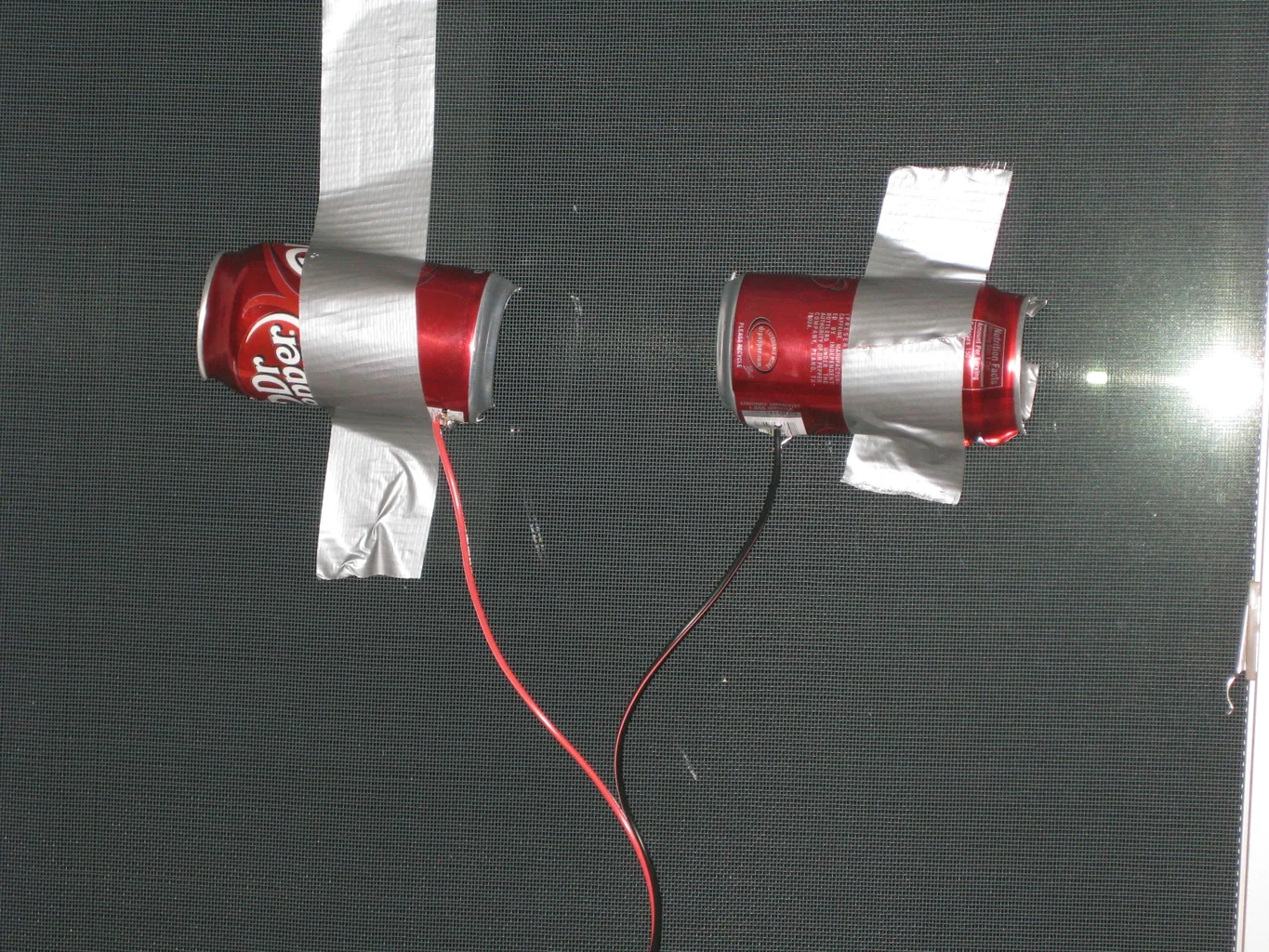

맥주캔 뿐만 아니라 그냥 금속 비스무리면 다 되서, 어떤 사람의 경우 차 두대를 연걸해서 안테나로 쓴 시도도 있었던 바 있습니다.

https://blog.solidsignal.com/tutorials/what-makes-it-an-antenna-anyway/

여기 어느 분이 실험하신 바에 의하면 이런저런 것들을 연걸해봤는데 그냥 전선을 길게 연결한 것이 제일 좋았다고 하시더군요.
https://blog.solidsignal.com/tutorials/emergency-make-do-tv-antennas/
일단 안테나 길이가 길면 길수록 수신되는 신호 수가 많아진다고 합니다.

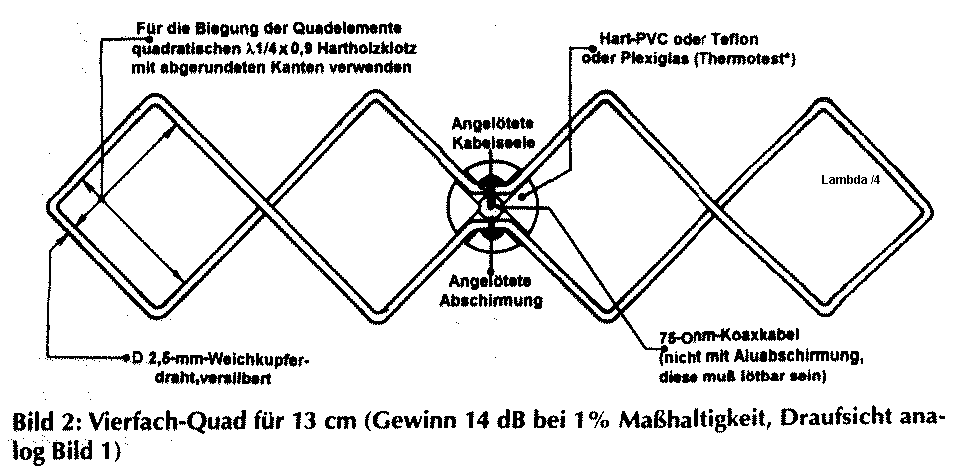

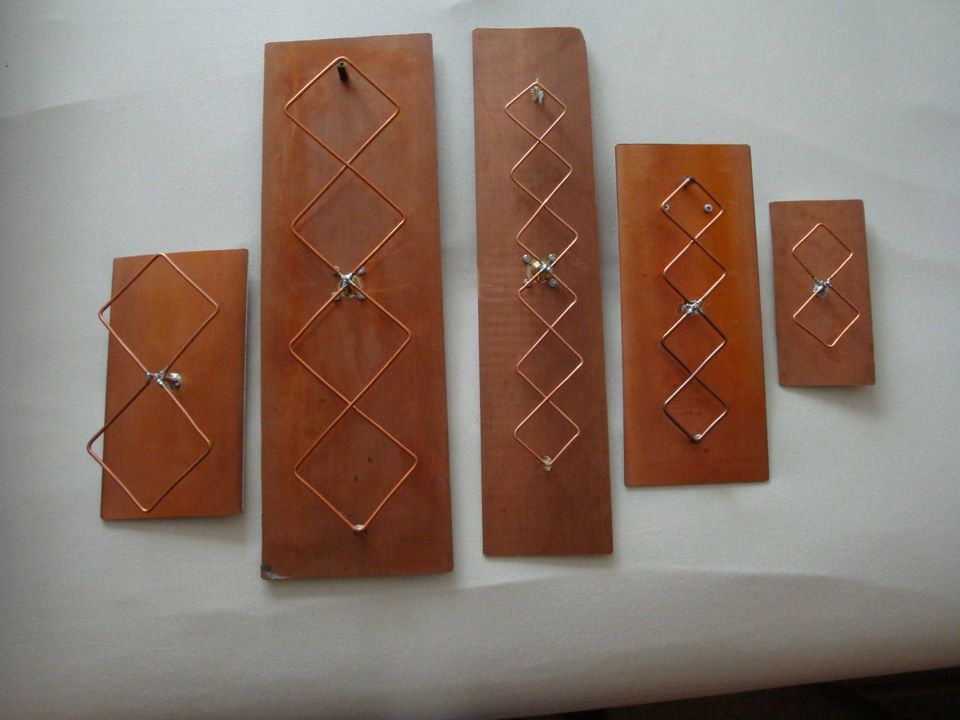

이 안테나는 기본중의 기본인지라 변형도 많은데, 안테나 갯수를 둘로 늘린 BOWTAI 안테나의 경우에는 아주 널리 쓰여서 이를 여럿 연결한 물건이 DB4, DB8-끝의 숫자는 안테나 쌍 수를 의미합니다-같은 물건이 널리 만들어져 쓰이고 있고,



여기서 더 발전하여 배관 파이프를 세우고 거기다 가시나무마냥 안테나 가닥이 돋아나게 만든 물건도 존재합니다.
https://blog.solidsignal.com/tutorials/porcupine/

http://cs.yrex.com/ke3fl/Articles/Antennas/Antennas.htm

그리고 과거 TV 안테나로 널리 쓰였던 생선가시처럼 생긴 야기 우다 안테나 또한 이 쌍극 안테나라는 것의 강화판인데, 동축선과 연결된 본 안테나와 같은 라인에 연결되지 않은 무급전 안테나를 일정한 간격으로 늘어놓아서 한쪽 방향으로 수신 거리를 확장시키는 방식이라고 합니다. 일본 사람이 개발한 물건이지만, 일본군은 등신같은 교리 때문에 사용하지 않았고 도리어 미군에서 레이더에 널리 써서 일본 패망에 일조했다는 웃기는 역사를 가진 물건이지 말입니다.

2. 루프 안테나 LOOP ANTENNA

쌍극 안테나의 양 끝을 연결하여 닫힌 도형 형태가 되도록 만들어진 안테나로, 한국에서 옷걸이로 만드는 안테나 형태와 지상파 수신용 소형 실내 안테나 제품으로 널리 알려진 물건입니다.

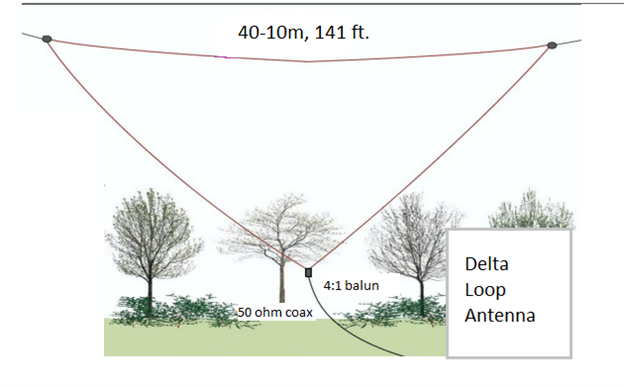

이것 말고도 위의 쌍극 안테나 양 끝을 마치 활시위처럼 연결하거나 빨랫줄에 다는 식으로 삼각형으로 만들어진 델타 루프 안테나라는 것 또한 널리 쓰입니다.

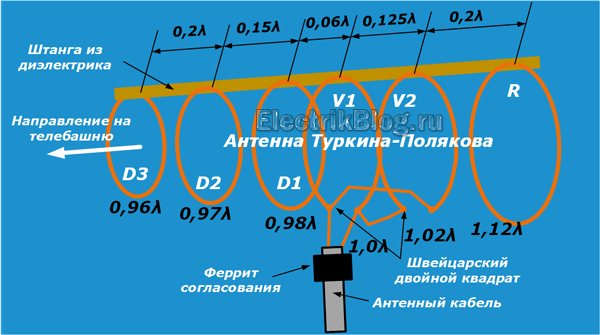

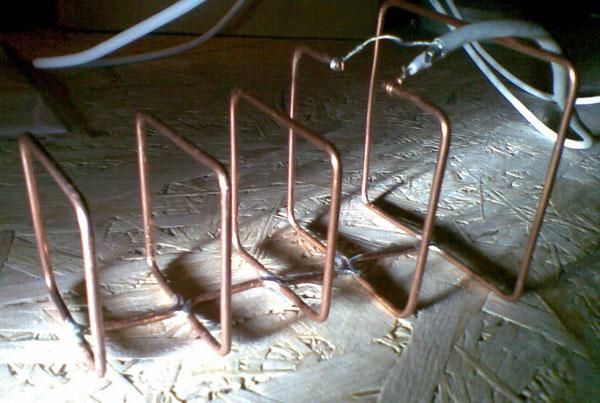

더불어 강화하는 방식으로 야기우다 안테나의 원리를 빌려서 한 방향으로 같은 형태의 안테나를 여럿 늘어놓아 수신거리를 늘리는 형태도 있습니다.


2. 더블 쿼드 안테나 / 페니 루프 안테나 Double Quad Antenna / penny loop Antenna

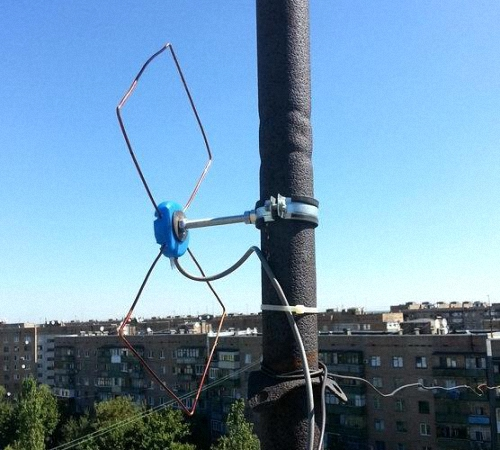

루프 안테나를 둘로 만든 Double Quad Antenna라는 물건으로, 위에서 이야기한 옷걸이 루프 안테나보다 나은 물건을 찾던 중 러시아 애들이 만들어 TV에 연결해 쓰는 걸 보고는 바로 옷걸이 두개로 만들어 달아서 잘 썼지 말입니다.

https://youtu.be/OCZ6jG2UoPA?si=oDYImXHW_ob2KWmB

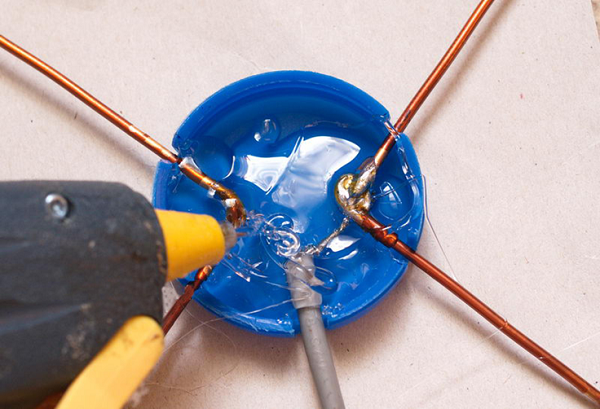

이 영상에서 제가 배운 유용한 팁은, 동축선의 접합부를 처리하는 방법으로 일반 페트병 뚜껑보다 큰 플라스틱 뚜껑-저는 우유병 뚜껑을 사용했습니다-에 칼집을 내서 접합부끼리 닿지 않도록 끼우고, 글루건이나 스티로폼 접착제로 채워서 고정시키는 방법으로, 제작에 아주 유용하게 써먹었지 말입니다. 다만 저 영상에서는 납땜을 했지만 전 그냥 철사끼리 서로 구부려 묶어서 그 매듭 사이로 동축선을 끼워 엮는 방법으로 만들었습니다. 잘되더랩지 말입니다.

러시아에서는 수평으로 썼지만, 미국과 유럽에서는 이를 수직으로 세워서 penny loop Antenna 안테나라고 쓰더군요. 이야기를 들으니 수직으로 세우는 것이 다양한 대역대에서 날아오는 지상파들을 받아내는데 좋다고 합니다.

이것의 업그레이드로 앞서 보인 야기우다식 일렬 세우기와 덕지덕지 꼬는 것과 가운데 축을 기준으로 십자로 덧붙이는 것도 있다고 합니다.

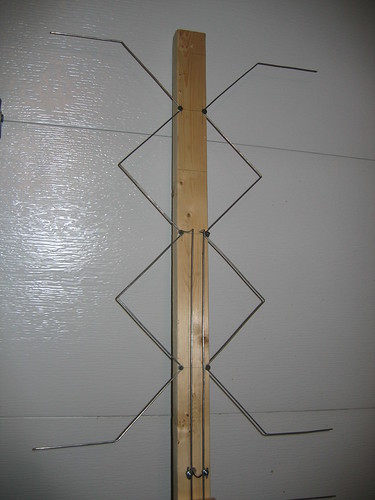

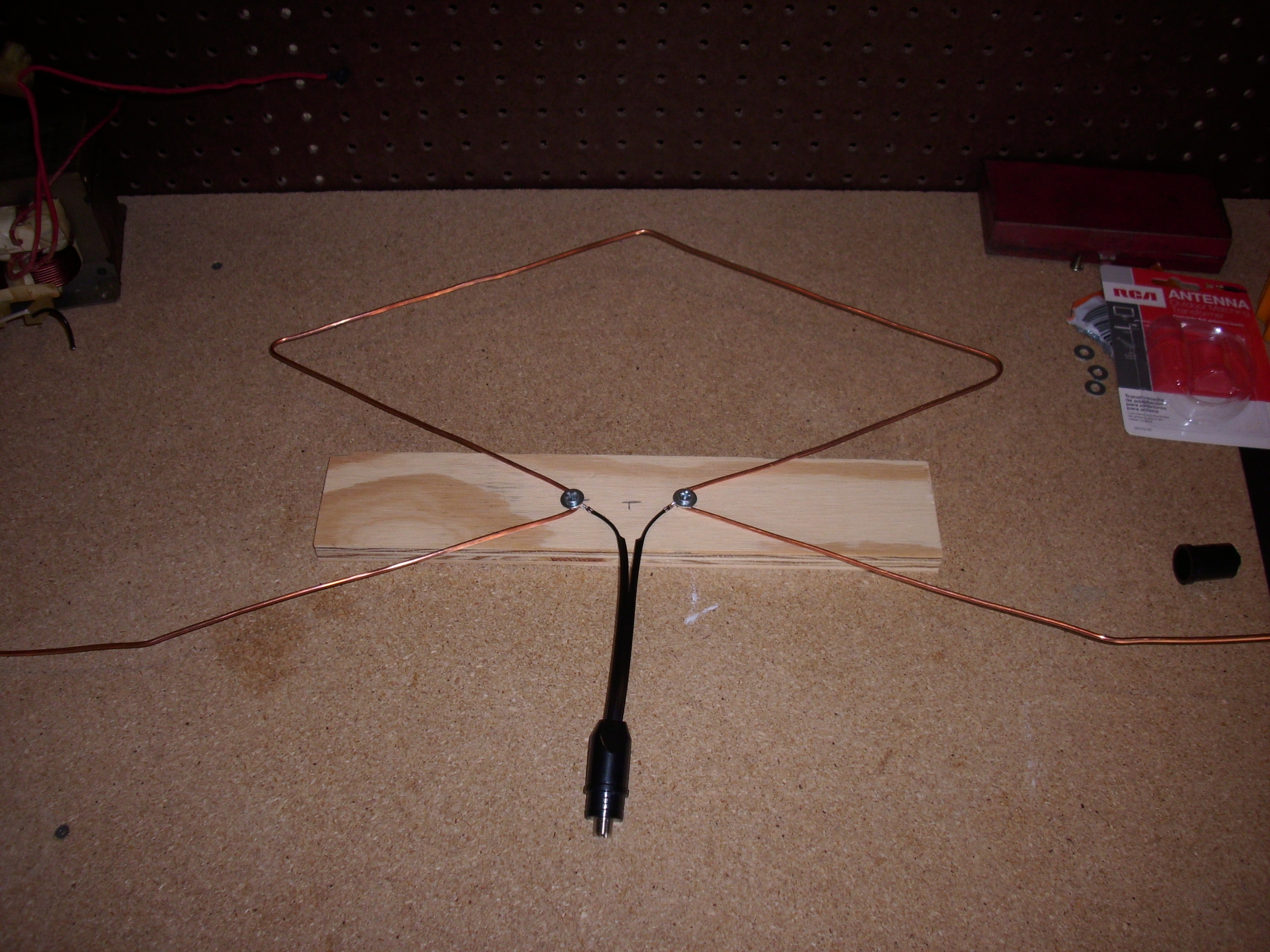

3. 스텔스 호크 안테나 stealth hawk antenna

위에서 다룬 루프 안테나와 쌍극 안테나를 합친 물건으로, 별다른 공구 없이 철사 한가닥만 가지고 대충 구부려 만들 수 있는 안테나 중에서는 제작 난이도 대비 가성비가 가장 좋은 물건입니다. 이름이 왜 저렇냐면 외국 어느 지역에는 야외에 안테나가 서 있으면 세금을 더 내는 법률이 있는지라 안테나로 보이지 않게 검게 칠한 가는 철사로 만들어 세우는 용도로 제작되었고, 그 형태가 독수리같아 보여서 그런 거라고 합니다.

https://blog.solidsignal.com/tutorials/stealthhawkantenna-vs-8-bowtie-pennyloop-antennas/

여기서 실험해 본 바로는, 동일한 길이의 철사로 만든 다른 형태들의 안테나들보다 더 많은 채널에서 더 나은 성능을 보여줬다고 합니다.
한국에서 유행하는 사각형 루프 안테나와 같은 제작 난이도면서도 성능이 더 우월하다고 하니 매우 좋지 말입니다.
업그레이드는 예시를 보지 못했지만 글을 쓰다보니 문득 별다른 공작도 필요없이 막대기나 각목에 오징어마냥 죽 꿰어 걸쳐 늘어놓기 좋은 형태이니 별다른 공구나 공작 없이 야기우다식 업그레이드가 매우 손쉬울 것 같다는 생각이 들지 말이죠.

하지만 이 좋은 안테나도 사실 어느 종결자급 안테나의 간략판에 지나지 않다고 하는데...

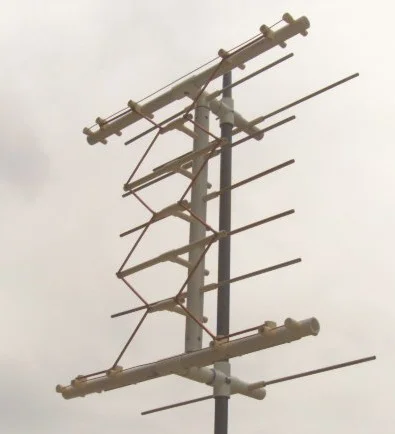

4. 그레이 후버맨 안테나 Gray Hoverman antenna

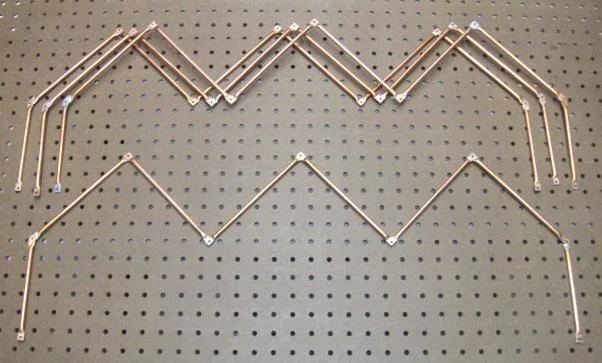

60년대 Doyt R. Hoverman 이라는 사람이 군용 안테나를 간략하게 만들어 특허를 낸 물건으로(이 특허는 아주 오래전에 그 효력이 다해버려서 지금은 걱정없이 제작하여도 됩니다) 형태를 보시면 아시겠지만 위의 스텔스 호크 안테나는 이 물건을 반절로 잘라 만들어진 물건입니다. 이런지라 간혹 이 안테나를 슈퍼 스텔스 호크 안테나라는 이름으로 부르는 전후가 뒤비뀐 웃기는 광경도 몇번 본 적 있지 말입니다. 구조로 보자면 루프 안테나 둘과 쌍극 안테나 둘이 결합된 말 그대로 두배인 물건으로, 다양한 대역대로 날아오는 지상파 전파들을 세세히 잡아내는데 특화된 물건입니다.

https://sites.google.com/site/maycreates/ota-setup/my-sbgh
여기 가혹한 환경에서(이분이 사는 지역은 끔찍하게 더운 지역이라서 다락방에 안테나를 고정한 것이 녹아 분해될 지독한 환경이라고 합니다) 다양한 지상파 안테나들을 제작해보시던 분이 주력 안테나로 결정지은 것처럼 , 그 성능은 종결자급입니다. 설계 대로 옷걸이로 만들려고 한다면, 안테나 한쪽 제작하는데 옷걸이 둘이 들어가 총 네개가 들어가며, 두짝으로 이루어진 안테나를 줄로 간격을 두고 매듭지어 묶어 벽에 메달거나(실내 안테나로 쓸 때) 장대에 고정시켜 묶어 세우거나 나사로 판자에 고정시키거나 해야 합니다.

대형 안테나치고는 그 제작 난이도가 매우 간단하고 태풍, 부식 등의 자연재해에 잘 견디는지라-같은 대형 안테나인 DB4, DB8이 필수적으로 나무판에 나사못을 쳐서 제작해야 하는 관계로 태풍에 잘 파손되고 나무판이 썩어 분해되어 버리는 일이 잦다고 합니다- 야외 안테나로도 널리 쓰인다고 합니다.

5. 기타 안테나 강화 방법
안테나 갯수를 늘리거나 야기 우다 안테나 식으로 무급전 안테나를 길게 늘어놓는 방법 이외에도 안테나의 수신을 강화하는 방법은 더 있습니다.

아주 간단한 추가 부품으로 앞서 나온 몇몇 예시에서 보셨다시피 안테나 한쪽에 반사판으로 철망이나 막대 묶음을 다는 것이 있는데, 홈메이드로는 아주 간단히 숯불구이용 철망을 다는 식으로 만들어집니다. 이렇게 만들 경우 전파 수신 뱡향이 360도에서 180도로 반절이 되고 말지만 수신도가 대폭 늘어나기에 전파 수신 방향을 특정할 수 있거나 안테나에 회전 장치-그냥 줄에 메달아 모빌처럼 만들거나-를 달 수 있는 경우 달면 좋습니다. 군용이나 상업용 안테나들도 기본적으로 다 답니다.

앞서 이야기한 야기우다식 업그레이드와 병행하면 수신 거리가 비약적으로 늘어난다고 합니다.

실제로 상업용 야기우다 안테나에도 쓰이는 부품이기도 하고 말이죠.

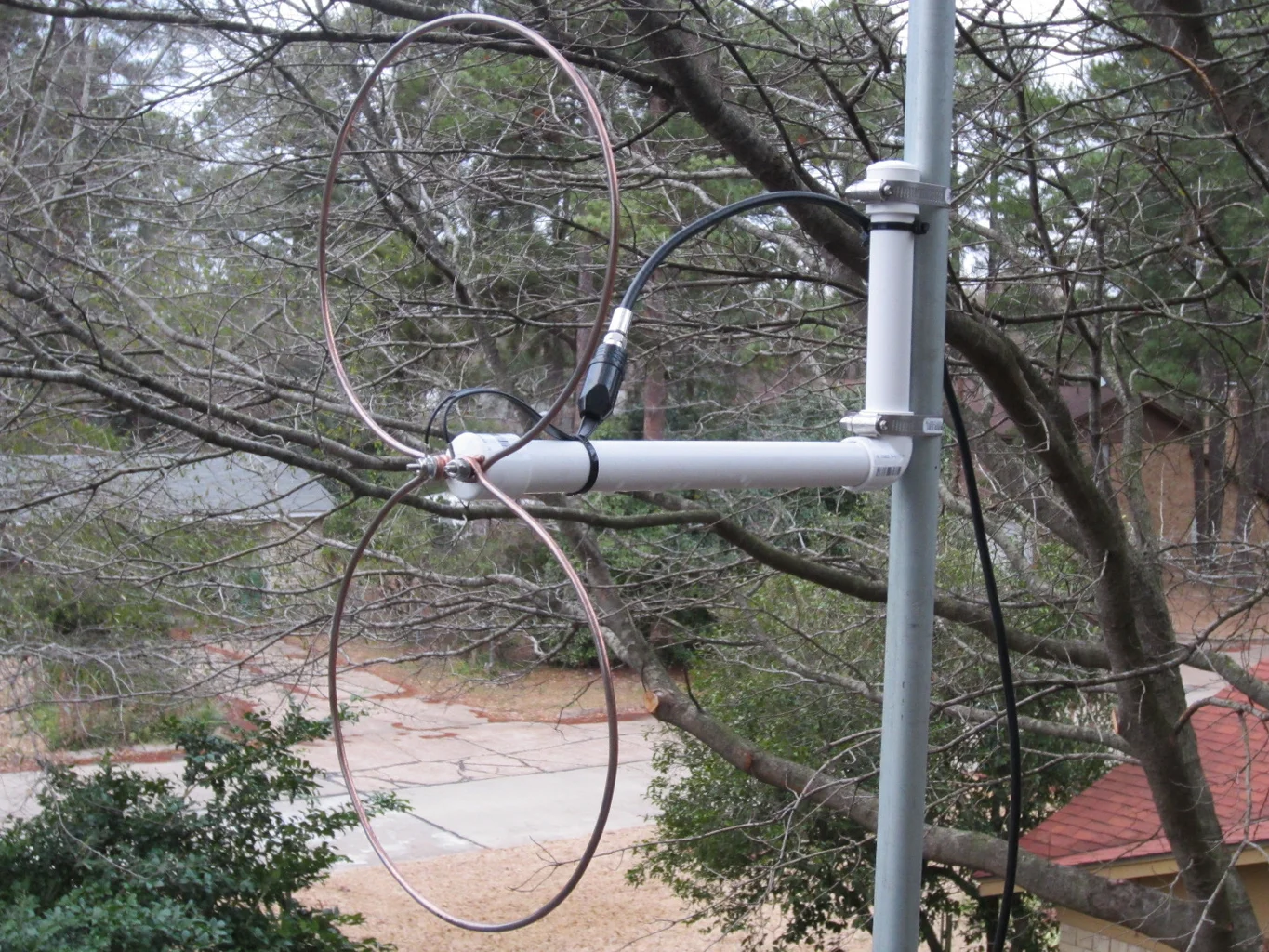

안테나에 전선을 감아서 전자석화 시켜서 변압시켜 감도를 높이는 방법도 있습니다. 다만 루프 안테나 이상 가는 형태에는 적용하기 어렵다는 단점이 있긴 합니다. 그래서 외국에도 Magnetic Loop Antenna라는 이름으로 제작됩니다.

https://uofa.ru/en/cifrovaya-antenna-dlya-dvb-t2-svoimi-rukami-samodelnaya-televizionnaya-antenna-dlya-dvb-i-analogovogo/
https://www.nonstopsystems.com/radio/frank_radio_antenna_magloop.htm

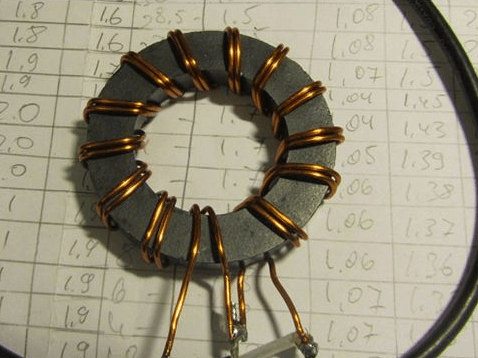

더불어 위의 전자석화를 더 간략하게 만들어 원형 자석에 전선을 감아서 만드는 변압기 부품도 있습니다만, 원형 자석이 구하기가 어려운 데다 여기까지 와버리면 그냥 집에서 옷걸이로 안테나를 제작한다는 취지에서 크게 난이도가 뛰어버리는 느낌이 좀 생기지 말입니다.

지역별 지상파 수신 채널 목록.zip

1.16MB

그래서 지역 방송 수신이 안되는 연유는 나중에 알아보니 제가 있는 지역에 그냥 지역방송국 채널이 할당 안되있더라는 것이였더군요. 지역 기지국과 지역 기지국의 송신 범위 절충지라면 잡힐테지만..
